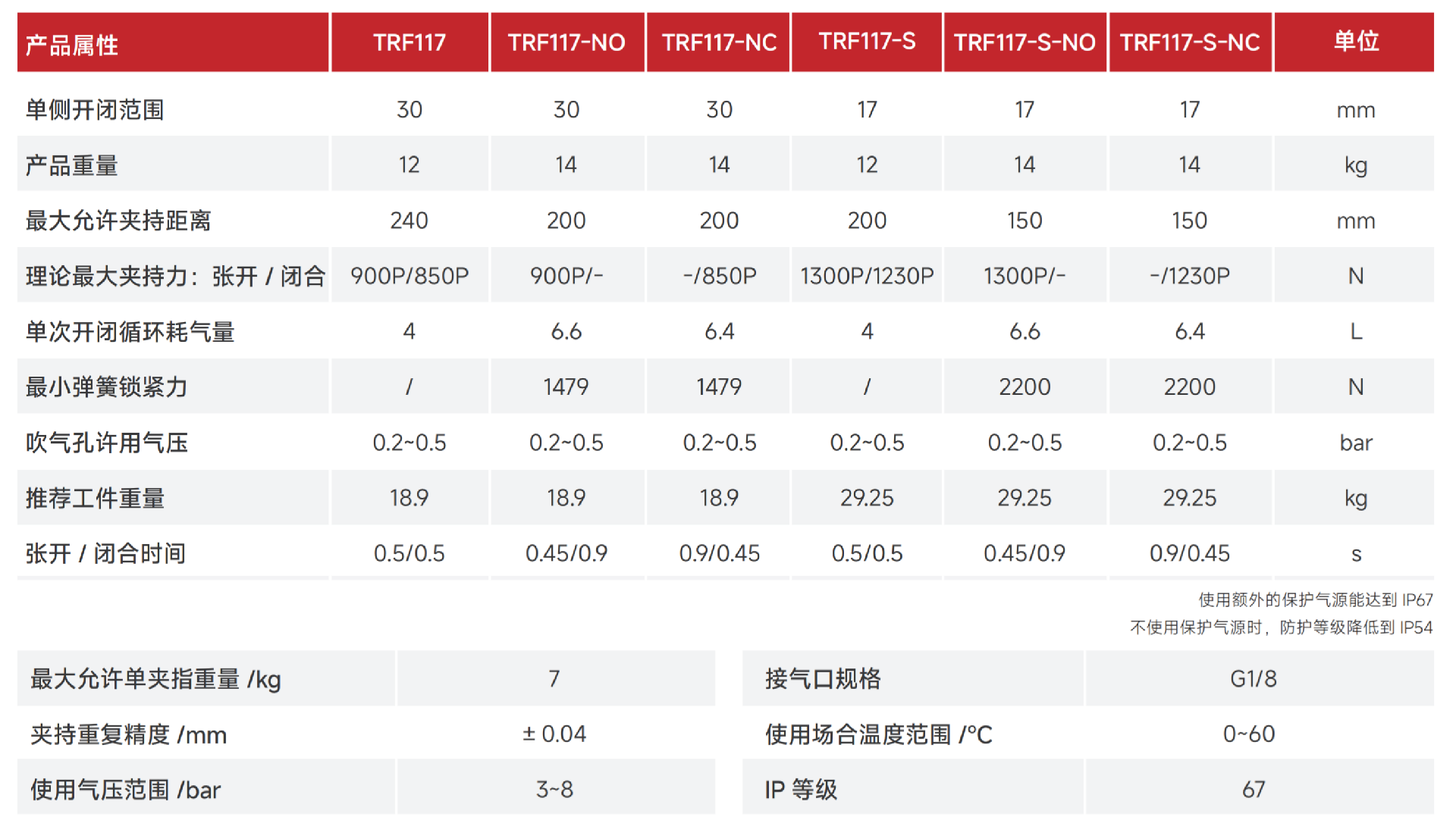

产品参数
| 产品属性 | 单位 | |||
|---|---|---|---|---|
| 单侧开闭范围 | 17 | 17 | 17 | mm |
| 产品重量 | 12 | 14 | 14 | kg |
| 最大允许夹持距离 | 200 | 150 | 150 | mm |
| 理论最大夹持力：张开 / 闭合 | 1300P/1230P | 1300P/- | -/1230P | N |
| 单次开闭循环耗气量 | 4 | 6.6 | 6.4 | L |
| 最小弹簧锁紧力 | / | 2200 | 2200 | N |
| 吹气孔许用气压 | 0.2~0.5 | 0.2~0.5 | 0.2~0.5 | bar |
| 推荐工件重量 | 29.25 | 29.25 | 29.25 | kg |
| 张开 / 闭合时间 | 0.5/0.5 | 0.45/0.9 | 0.9/0.45 | s |
| 最大允许单夹指重量 | 7 | 7 | 7 | kg |
| 夹持重复精度 | ±0.02 | ±0.02 | ±0.02 | mm |
| 使用气压范围 | 3～8 | 3～8 | 3～8 | bar |
| 接气口规格 | G1/8 | G1/8 | G1/8 | |
| 使用场合温度范围 | 0～60 | 0～60 | 0～60 | ℃ |
| IP 等级 | 67 | 67 | 67 |
静态承载扭矩

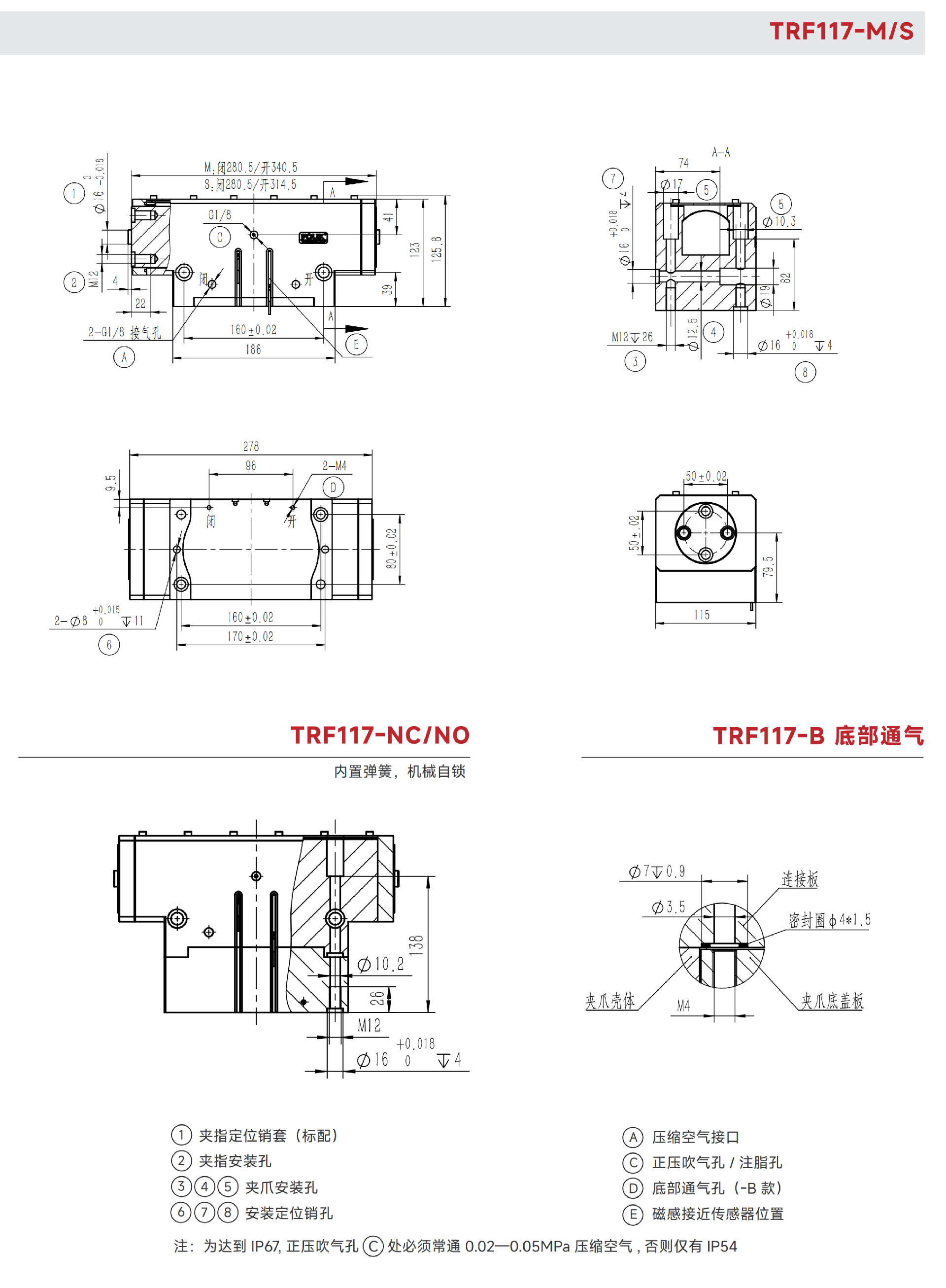

工程图
