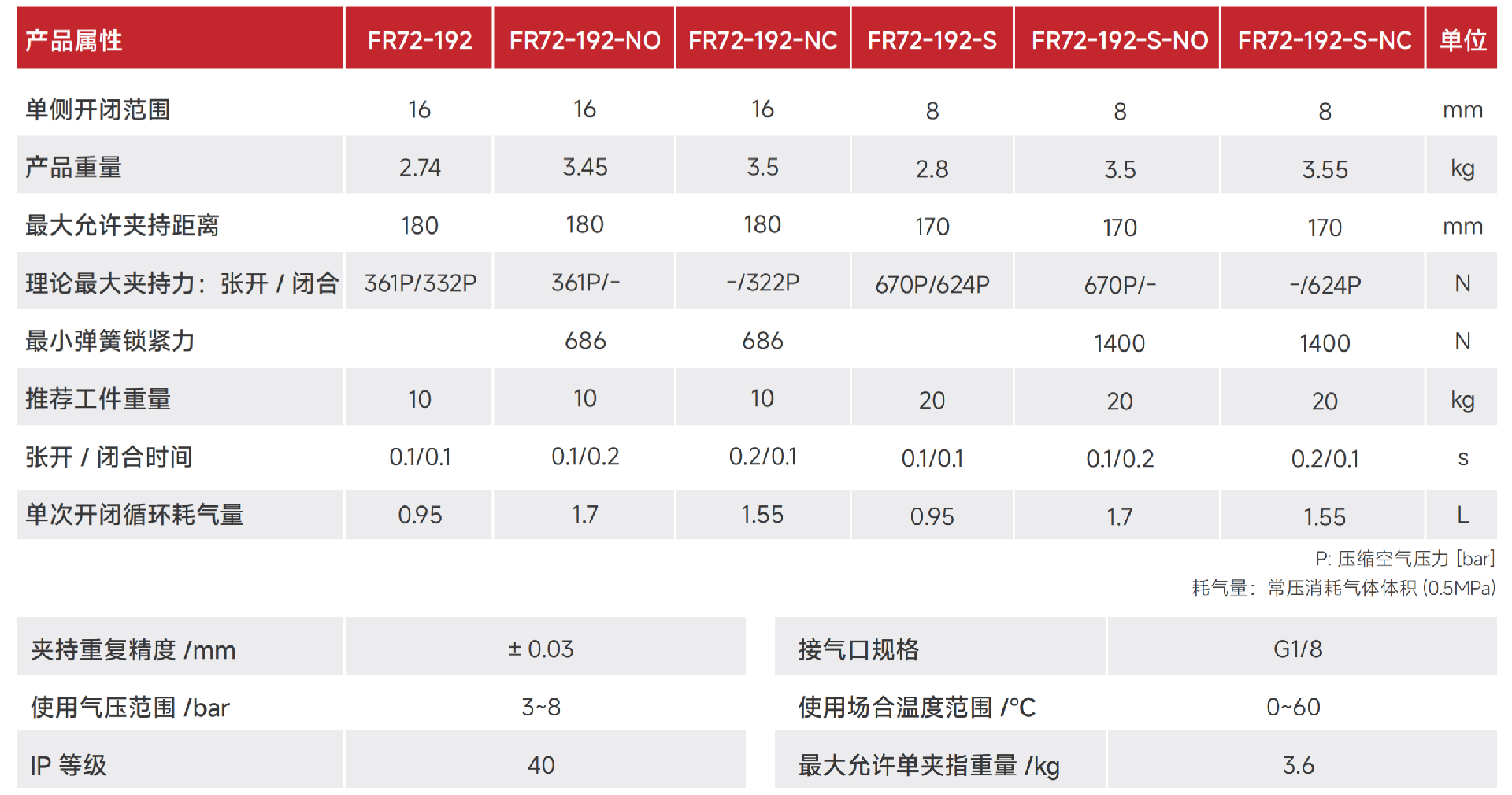

产品参数
| 产品属性 | 单位 | |||
|---|---|---|---|---|
| 单侧开闭范围 | 8 | 8 | 8 | mm |
| 产品重量 | 2.8 | 3.5 | 3.55 | kg |
| 最大允许夹持距离 | 170 | 170 | 170 | mm |
| 理论最大夹持力：张开 / 闭合 | 670P/624P | 670P/- | -/624P | N |
| 最小弹簧锁紧力 | / | 1400 | 1400 | N |
| 推荐工件重量 | 20 | 20 | 20 | kg |
| 张开 / 闭合时间 | 0.1/0.1 | 0.1/0.2 | 0.2/0.1 | s |
| 单次开闭循环耗气量 | 0.95 | 1.7 | 1.55 | L |
| 夹持重复精度 | ± 0.03 | ± 0.03 | ± 0.03 | mm |
| 使用气压范围 | 3~8 | 3~8 | 3~8 | bar |
| IP 等级 | 40 | 40 | 40 | |
| 接气口规格 | G1/8 | G1/8 | G1/8 | |
| 使用场合温度范围 | 0~60 | 0~60 | 0~60 | ℃ |
| 最大允许单夹指重量 | 3.6 | 3.6 | 3.6 | kg |
静态承载扭矩

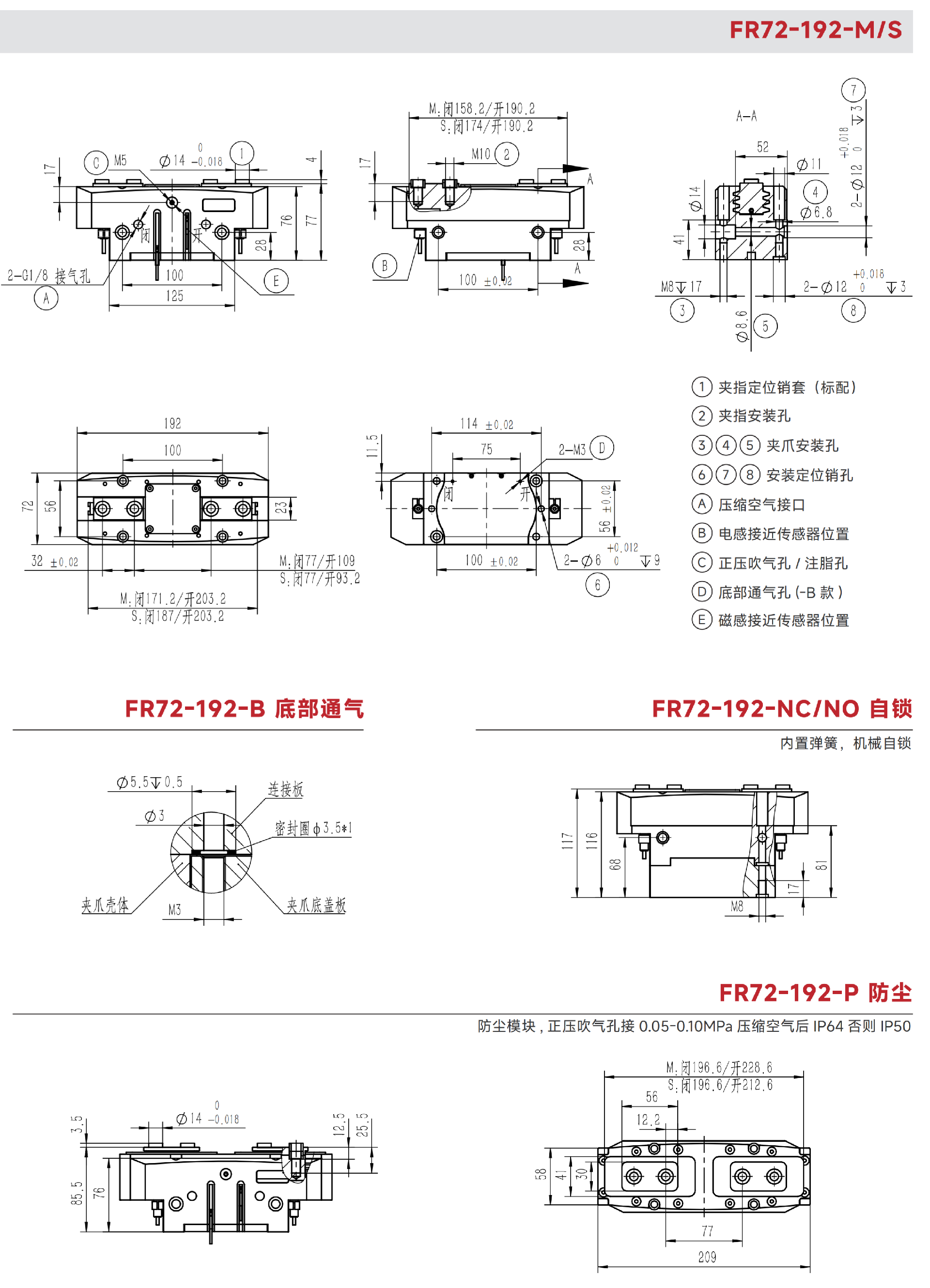

工程图
