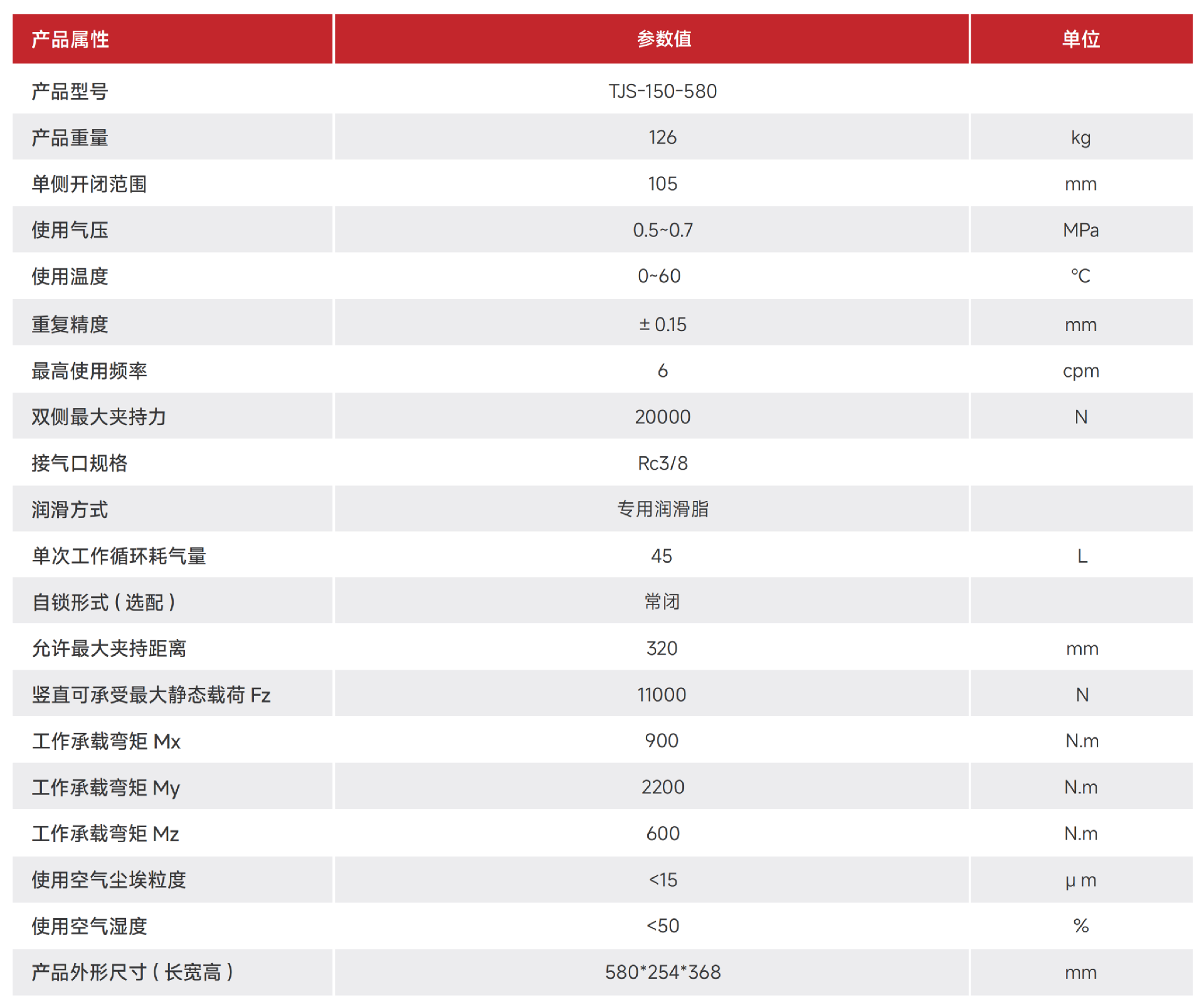

产品参数
| 产品属性 | 单位 | |
|---|---|---|
| 产品重量 | 126 | kg |
| 单侧开闭范围 | 105 | mm |
| 使用气压 | 0.5~0.7 | MPa |
| 使用温度 | 0~60 | ℃ |
| 重复精度 | ±0.15 | mm |
| 最高使用频率 | 6 | cpm |
| 双侧最大夹持力 | 20000 | N |
| 接气口规格 | Rc3/8 | |
| 润滑方式 | 专用润滑脂 | |
| 单次工作循环耗气量 | 45 | L |
| 自锁形式 | 常闭 | |
| 允许最大夹持距离 | 320 | MM |
| 竖直可承受最大静态载荷Fz | 11000 | N |
| 工作承载弯矩 Mx | 900 | N.m |
| 工作承载弯矩My | 2200 | N.m |
| 工作承载弯矩Mz | 600 | N.m |
| 使用空气尘埃粒度 | <15 | μm |
| 使用空气湿度 | <50 | % |
| 产品外形尺寸(长宽高) | 580*254*368 | mm |
静态承载扭矩

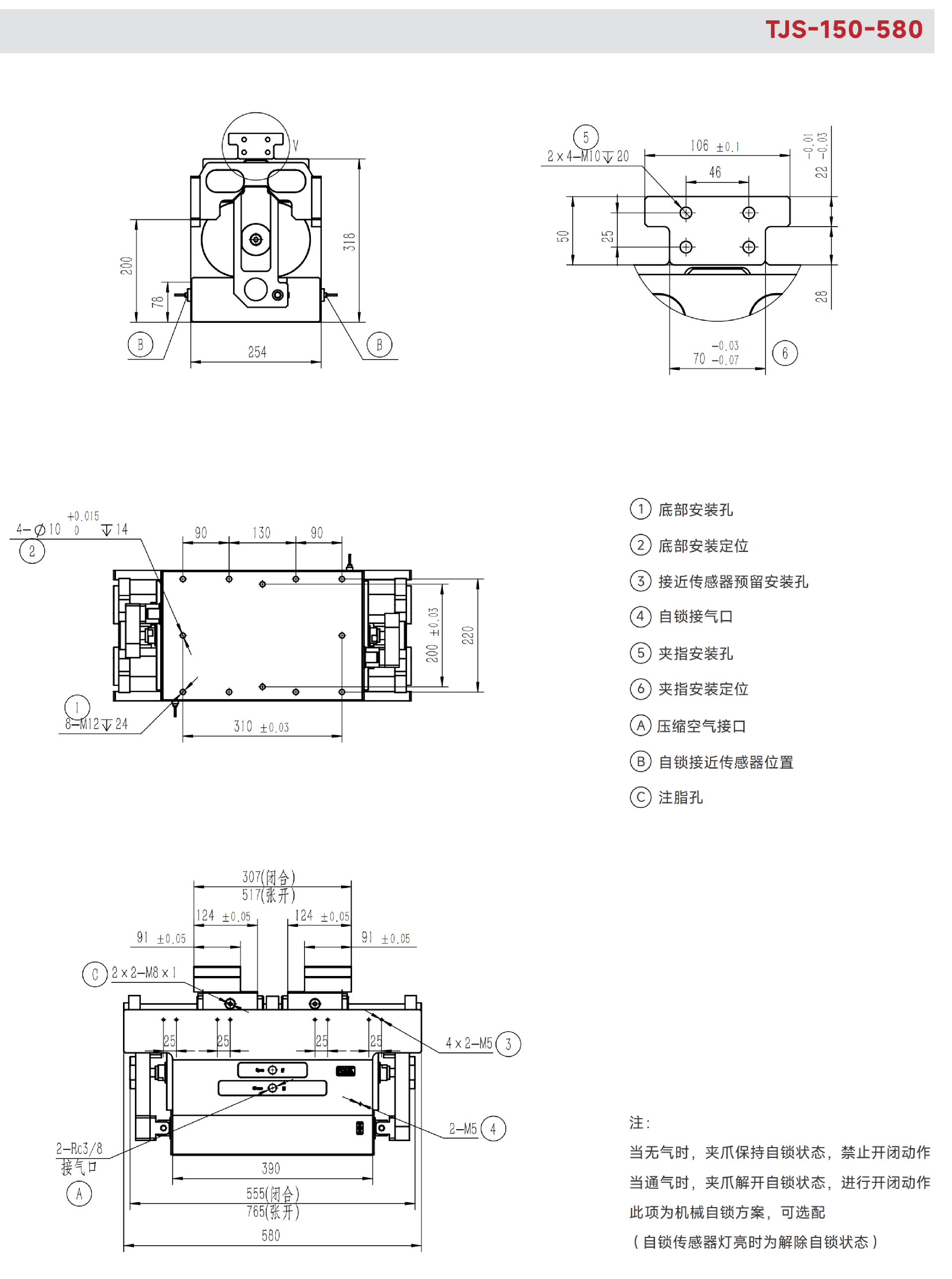

工程图
